Não sofra mais com cabos rompidos: Descubra como fazer uma crimpagem ideal!
Sabemos que é fundamental garantir que o investimento em soluções e equipamentos de TI seja o mais certeiro possível, especialmente durante a operação, quando não há tempo para testes. Pensando nisso, preparamos um guia detalhado sobre os cabos de rede mais comuns: Cat5, Cat5e, Cat6 e Cat6e. Cada um desses cabos possui características e aplicações específicas que exploraremos em profundidade. Nossa intenção é fornecer informações precisas e atualizadas para ajudá-lo a construir uma infraestrutura de comunicação eficiente e confiável.
Identifique o melhor cabo de rede para sua infraestrutura:
Cabo Cat5:
Um dos primeiros cabos de par trançado usado em redes locais (LAN).
Velocidade: Suporta até 100 Mbps.
Frequência: 100 MHz.
Aplicações: Adequado para redes menores e de menor demanda de largura de banda.
Cabo Cat5e:
Uma versão melhorada do Cat5, com menor interferência e maior capacidade de largura de banda.
Velocidade: Suporta até 1 Gbps.
Frequência: 100 MHz.
Aplicações: Ideal para redes domésticas e pequenas empresas.
Cabo Cat6:
Oferece melhor desempenho e maior largura de banda em comparação com o Cat5e.
Velocidade: Suporta até 10 Gbps para distâncias de até 55 metros.
Frequência: 250 MHz.
Aplicações: Adequado para redes corporativas e aplicações que exigem maior largura de banda.
Cabo Cat6:
Oferece melhor desempenho e maior largura de banda em comparação com o Cat5e.
Velocidade: Suporta até 10 Gbps para distâncias de até 55 metros.
Frequência: 250 MHz.
Aplicações: Adequado para redes corporativas e aplicações que exigem maior largura de banda.
Cabo Cat6e:
Uma versão aprimorada do Cat6, com maior proteção contra interferências.
Velocidade: Suporta até 10 Gbps para distâncias de até 100 metros.
Frequência: 500 MHz.
Aplicações: Ideal para data centers e redes com alta demanda de largura de banda.
Mas como posso saber qual é o melhor cabo para minha necessidade?
Para identificar o melhor cabo de rede de acordo com as necessidades da sua empresa, é essencial levar em conta diversos fatores que podem impactar o desempenho e a longevidade da infraestrutura de rede. Aqui estão os principais aspectos a considerar:
1. Desempenho e Largura de Banda
Velocidade: Cat5 para até 100 Mbps, Cat5e para até 1 Gbps, Cat6 para até 10 Gbps em curtas distâncias, e Cat6e para 10 Gbps até 100 metros.
Largura de Banda: Avalie as necessidades de suas aplicações (streaming, videoconferências, etc.).
2. Distância dos Cabos
Comprimento: Use Cat6e para distâncias maiores (até 100 metros) e Cat5e/Cat6 para distâncias menores.
3. Ambiente de instalação
Interferência: Cat6 e Cat6e oferecem melhor proteção contra interferência eletromagnética.
Condições Físicas: Considere resistência a temperaturas, umidade e exposição externa.
4. Planejamento futuro
Expansibilidade: Invista em Cat6 ou Cat6e se a demanda por largura de banda e velocidade for aumentar.
Atualizações: Garanta compatibilidade com futuras tecnologias e equipamentos.
5. Custo Total de Propriedade
Custo vs. Durabilidade: Cabos Cat6e, embora mais caros inicialmente, podem ser mais econômicos a longo prazo.
Instalação e Manutenção: Inclua esses custos no cálculo total.
Precisa de ajuda?
Coloque suas informações que te auxiliaremos no cabimento da sua infraestrutura.
O especialista de infra vai tirar todas as suas dúvidas, sendo o tipo de cabo, a quantidade que vai utilizar e como fazer a melhor crimpagem de forma personalizada.
Nicolas Barros - Analista de Suporte
Aprenda agora como fazer a Crimpagem de Cabos.
A crimpagem é o processo muito fácil, que permitindo a conexão física com dispositivos de rede. Uma crimpagem adequada é essencial para garantir uma boa conexão e evitar problemas de comunicação na rede.
Passos para Crimpagem de Cabos:
1
Preparação do Cabo:
-Corte o cabo no comprimento desejado.
-Remova cerca de 2-3 cm da capa externa do cabo, tomando cuidado para não danificar os fios internos.
2
Corte o cabo:
-Remova cerca de 2-3 cm da capa externa do cabo, tomando cuidado para não danificar os fios internos.
-Corte os fios para que fiquem todos do mesmo comprimento.
3
Escolha o padrão de pinagem:
-Alinhe os fios de acordo com a ordem (T568A ou T568B) para que entrem juntos no conector RJ45.
4
Inserção no Conector:
-Insira os fios no conector RJ45, certificando-se de que cada fio esteja no seu canal correto.
-A capa externa do cabo deve entrar um pouco no conector para proporcionar uma fixação mais firme.
Veja o tutorial:
Neste vídeo como o analista Nicolas Barros ensina a realizar a crimpagem de um cabo Cat5 em um conector RJ45, seguindo o padrão T568A.

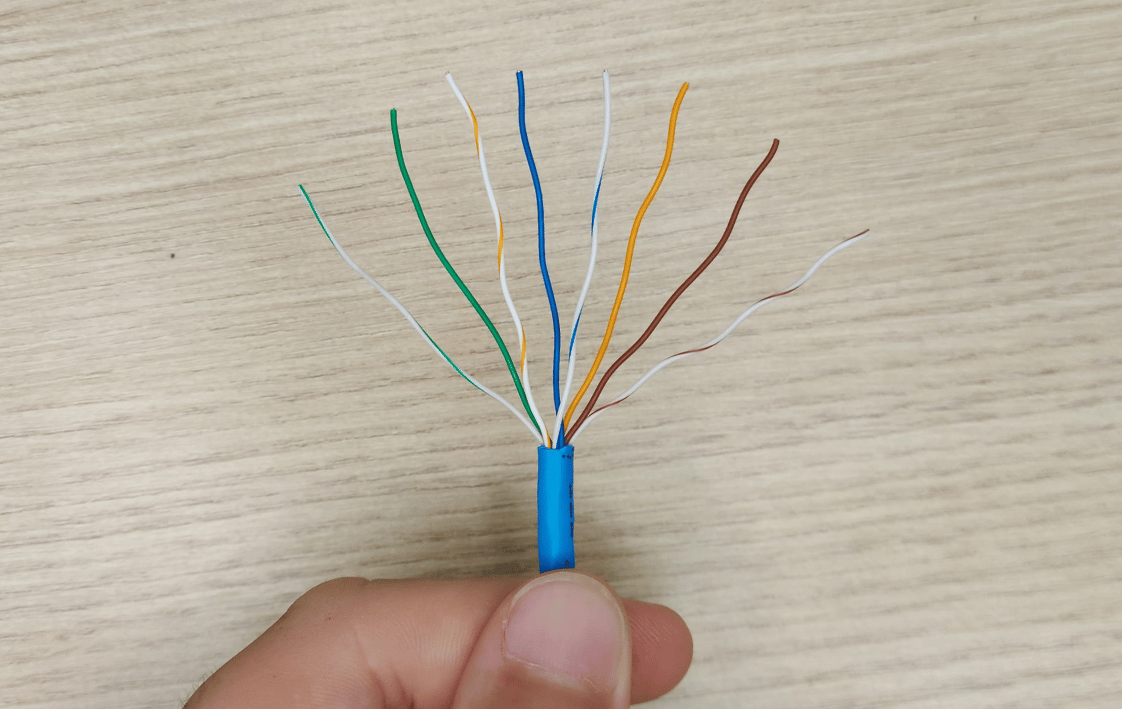

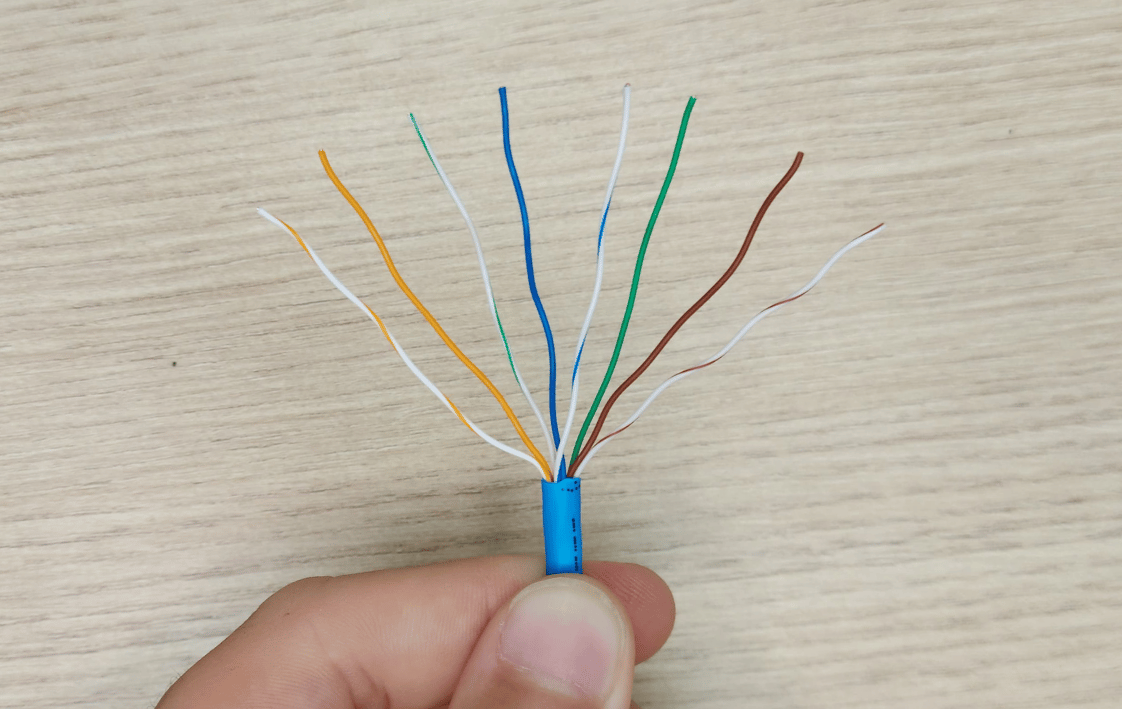

Padrões de Pinagem: T568A e T568B
Os padrões T568A e T568B definem a disposição dos fios dentro do conector RJ45. A principal diferença entre eles é a ordem dos pares de fios laranja e verde.
T568A
Branco/Verde – Verde – Branco/Laranja – Azul – Branco/Azul – Laranja – Branco/Marrom – Marrom
T568B
Branco/Laranja – Laranja – Branco/Verde – Azul – Branco/Azul – Verde – Branco/Marrom – Marrom
Ambos os padrões são aceitáveis para instalações de rede, mas é importante que todo o cabeamento da rede siga o mesmo padrão para evitar problemas de conectividade.
Mas qual é o melhor cabo?
Ao escolher o melhor cabo em termos de custo-benefício, é essencial considerar o ambiente de instalação e os requisitos de desempenho da rede. Atualmente, o Cat5 e o Cat6 são frequentemente recomendados devido ao seu equilíbrio entre preço e desempenho.
Para começar sua jornada na escolha do melhor cabeamento para sua infraestrutura, posso preparar um levantamento de preços de acordo com seus requisitos. Clique no botão e receba seu orçamento gratuito!
